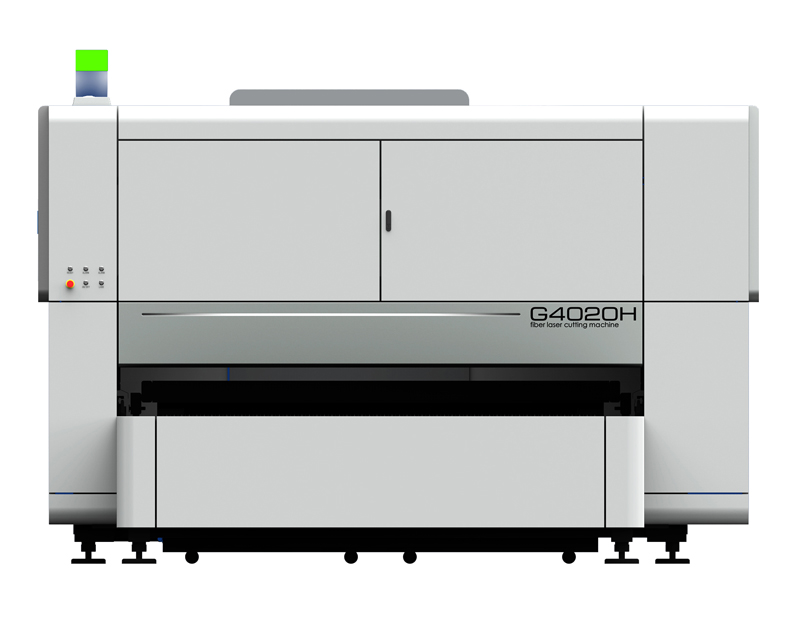

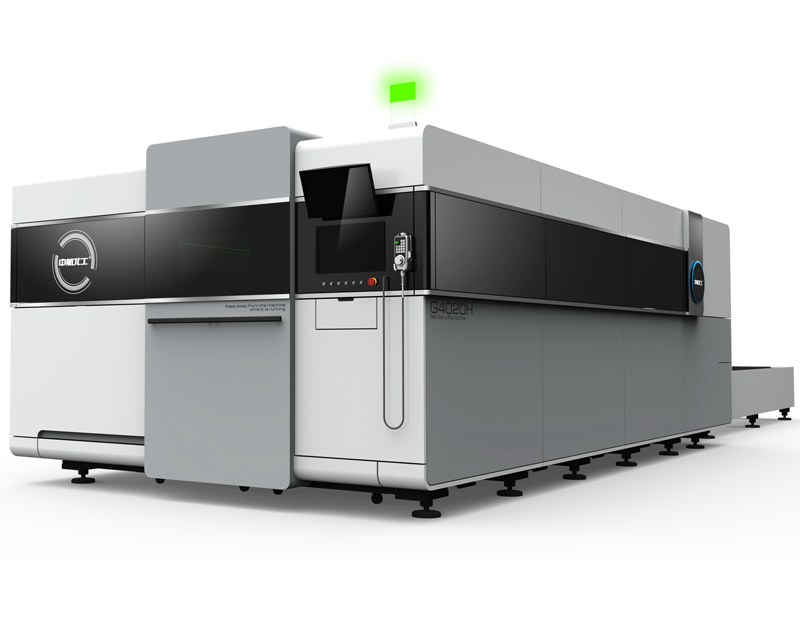

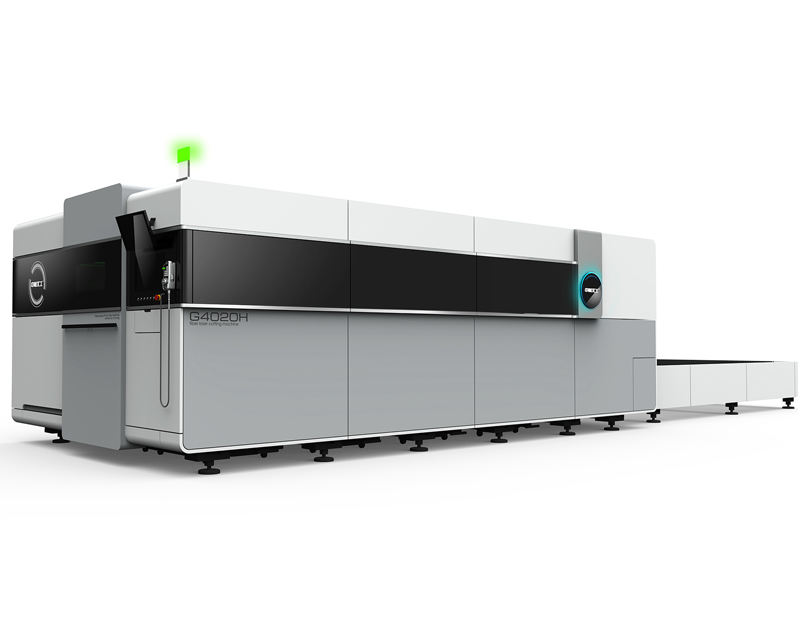

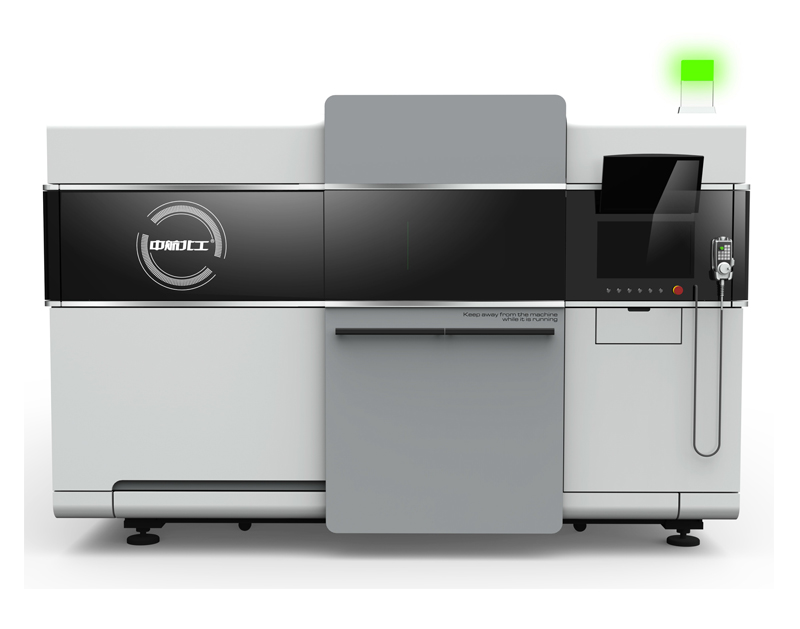

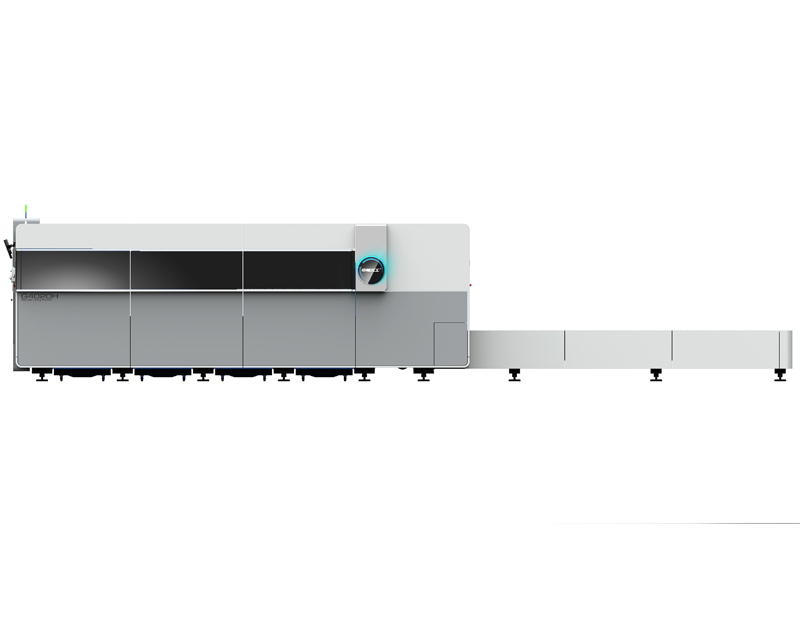

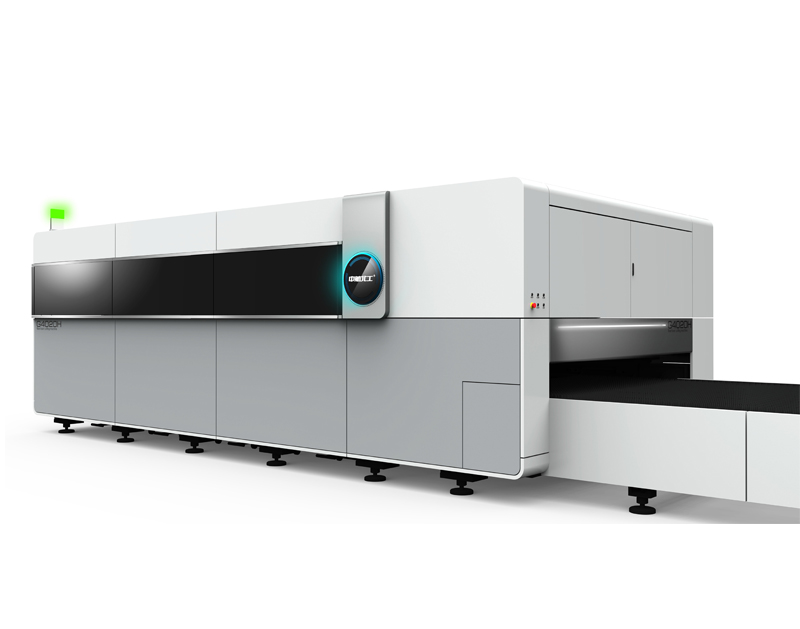

產品介紹

主機部分由床身、運動部分、電器控制部分，輔助部分等組成。通過控制系統操作三軸運動部分，從而帶動切割頭實現穩定，精確，高速運動；X、Y軸均采用原裝進口的精密直線導軌，. 工作臺采用方管整體焊接，退火去應力處理，臺面承重可達500KG；設有萬向滾珠，外設板料夾緊裝置，采用全封閉式防塵裝置，采用光電傳感器等精密定位部件，有效地保證了傳動的精度。

產品特點

1．該機采用動龍門式結構，進口高精密齒條及直線導軌，傳動平穩，精度高。

2．床身與橫梁、工作臺均采用整體焊接結構，去應力退火后進行精密加工，然后再進行振動時效處理，可以完全消除焊接及加工的應力，保持高強度、高精度、可保持20年以上正常使用不變形。

3．X、Y、Z軸均采用日本進口伺服電機，高精度、高轉速、大扭矩、大慣量、性能穩定耐用。保證了整機的高速度及加速性。

4．采用基于Windows操作系統的上海柏楚光纖激光切割機專用數控系統，集成了激光切割控制專用功能模塊，功能強大，人機界面好，操作簡單。

5 、激光產生無需發生氣體，可用空氣切割薄板；

技術參數

機器型號：G6025H

激光發生器：光纖激光器

激光功率：3000W/6000w/12000w/30000W選配

重量：5500kg

外觀尺寸：14800mm×3000mm×2150mm

工作幅面：6000*2500mm

X/Y軸定位精度：0.02mm/m

速度：100m/min

加速度：1G

工作臺載重 : 1000kg

傳動方式：進口精密雙驅齒條

整機耗電功率：<45KW(<12KW-1000W)

電源額定電壓及頻率： 380V/50Hz/60Hz/60A
