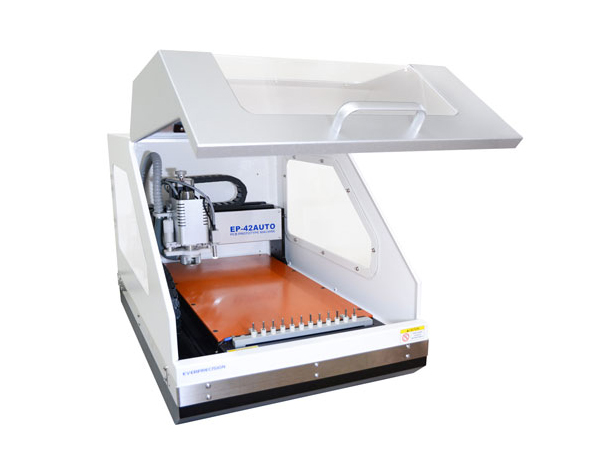

進口全自動換刀PCB雕刻機EP-42AUTO  線路板雕刻機 電路板雕刻機

產品綜述：

1、完整刀具庫，自動更換刀具，鉆孔、雕刻、成型， 一鍵完成，中途無需人工干預。

2、支持各類電路板制作， 如：RF、微波、高頻、數位、頻比…等，同時亦可用于簡易加工治具。

3、支持各類標準Gerber文檔及DXF文檔。

4、視覺光學對位系統，雙面板制作簡單快速。

5、Z軸全自動AI控制，加工薄可至0.1mm厚度。

6、自動吸塵，減少粉塵對身體的危害。

7、自動深度偵測。

8、自動平面?zhèn)蓽y。

9、EP系列操控軟件PCAM與Windows系列軟件完全兼容，接受標準RS274D/X格式之Gerber文檔或AutoCAD DXF文檔，并支持各種(Layout)軟件如Protel/P-CAD/ALLEGRO PowerPCB(PADS)/OrCAD等。

產品參數：

加工面板：單面板/雙面板（亦可借助層壓設備加工多層板）

加工尺寸：320*230mm

解析能力：0.5μm

機械結構：XYZ

驅動方式：XYZ/五相微步進電機

移動速度：60mm/sec

線徑：4mil

線距：4mil

加工厚度：0.1mm

鉆孔孔徑：0.2mm-3.175mm

鉆孔速度：120Storke/min

換刀方式：全自動換刀

刀位庫：12座

刀夾尺寸：1/8“Storke

刀高偵測：自動刀高偵測

平面?zhèn)蓽y：自動平面?zhèn)蓽y

主軸轉速：5000-42000（軟件自動調節）

產品重量：60KG

電壓：AC110-220V
